COMPACT120

Scarica il dimensionale Scarica il dimensionale

Testa a 2 assi interpolanti di dimensioni compatte. Applicabile su macchine per lavorazione di legno, leghe leggere e compositi (fibre di vetro, fibre di carbonio), permette lavorazioni complesse di media entità. Trasmissione del moto agli assi tramite motorizzazione controllata da servomotori con encoder integrato.



DATI TECNICI TESTA COMPACT
RAPPORTO DI RIDUZIONE : 252,5:1
ASSE C :
Rotazione Asse ±225°
Velocità massima di lavoro continuo 80°/sec (3000 rpm)
Velocità massima di posizionamento 135°/sec (5000 rpm)
Coppia massima di lavoro continuo 450Nm
Coppia massima di lavoro discontinuo 650Nm
ASSE A :
Rotazione Asse ±100°
Velocità massima di lavoro continuo 80°/sec (3000 rpm)
Velocità massima di posizionamento 135°/sec (5000 rpm)
Coppia massima di lavoro continuo 300Nm
Coppia massima di lavoro discontinuo 420Nm
SERVOMOTORE (Asse C) Yaskawa
SERVOMOTORE (Asse A) Yaskawa
ELETTROMANDRINI DISPONIBILI :  RA 120 HSK F63 Raffreddato a liquido

PESO: ~100Kg
OPTIONAL: ENCODER su elettromandrino
  ENCODER diretti su assi
  FRENO PNEUMATICO su assi
  ROTAZIONE ASSE C IN CONTINUO

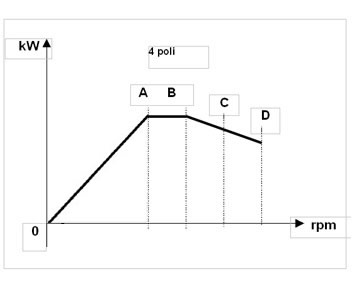

CURVA DI POTENZA:

RA 120 HSK 63F A B C D
Velocità nominale Rated Speed Rpm 12000 15000 18000 24000
Frequenza nominale Rated Frequency Hz 400 500 600 800
Tensione nominale Rated Voltage V 380 380 380 380
Tipo di servizio Duty Tipe
S1 S1 S1 S1
Potenza nominale Rated Power kW 11 11 8 6,7
Corrente nominale Rated Current A 28,5 28,5 24 18
Coppia nominale Rated Torque Nm 8,7 7 4,2 2,6
Numero di Poli Number of poles P 4 4 4 4

Lubrificazione cuscinetti Bearings lubrification GRASSO GREASE
Raffreddamento Cooling A LIQUIDO LIQUID
Attacco utensile Tool attachment DIN 69893 HSK 63F form F
Sbloccaggio utensile Tool unclamping PNEUMATICO PNEUMATIC
